ADA (Advanced Driver-Assistance Systems)가 도로 안전을 변화시키면서 현대 차량이 급격히 더 똑똑해지고 있습니다. 모든 강력한 Adas의 핵심은 다음에 있습니다ADAS 카메라-차량의 주요 시각적 센서. 이 전문자동차 카메라모듈은 이미지를 기록하지 않습니다. 그들은 자동차 주변의 세계를 적극적으로 "보고"해석하여 중요한 안전 기능을 가능하게합니다. 임베디드 비전 엔지니어에게는 이러한 카메라 뒤에 고유 한 요구와 정교한 기술을 파악하는 것이 필수적입니다. 차세대 지능적이고 안전한 차량을 개발하는 것이 중요합니다.
ADAS 시스템에 카메라가 필요한 이유는 무엇입니까?
ADAS 시스템은 정확한 실시간 데이터에 의존하여 효과적으로 기능합니다. 카메라는 운전 환경에 대한 풍부한 시각적 정보를 제공하기 때문에 필수 불가능합니다. 레이더 또는 리다와 달리 카메라는 색상을 감지하고 텍스트를 읽고 (도로 표지판과 같은) 복잡한 물체 (보행자, 자전거 타는 사람, 차선 표시)를 식별 할 수 있습니다. 이 시각적 맥락은 다양한 도로 시나리오를 이해하는 데 필수적입니다. 그들은 본질적으로 ADAS 시스템에 인간 운전자처럼 세상을 인식 할 수있는 능력을 제공하지만 초 인간적인 속도와 정밀도로 제공합니다.
Adas 카메라와 일반 카메라의 차이점은 무엇입니까?
둘 다 이미지를 캡처하는 동안Adas 카메라디자인, 성능 및 목적에서 일반 카메라와 크게 다릅니다. an자동차 카메라Adas는 미션 크리티컬 한 실시간 해석을 위해 만들어졌습니다.
스마트 폰과 같은 일반 카메라는 인간 시청을위한 이미지 미학에 중점을 둡니다. 사진의 색상 정확도 또는 고해상도를 우선시 할 수 있습니다. 그러나 ADAS 카메라는 기계 분석을위한 정확하고 일관된 데이터의 우선 순위를 정합니다. 그들은 모든 조명에서 탁월한 성능, 가혹한 조건에 대한 강력한 내구성 및 컴퓨터 비전 알고리즘을위한 특징이 필요합니다. 그들의 주요 출력은 아름다운 그림이 아니라 차량 안전에 중요한 매우 신뢰할 수있는 데이터 포인트입니다.
ADAS (Advanced Driver Assistance System)는 어떻게 작동합니까?
ADA (Advanced Driver Assistance System)는 여러 센서를 사용하여 데이터를 수집하는 정교한 네트워크로 작동합니다. 이 데이터는 강력한 처리 장치로 공급됩니다. 이 장치는 복잡한 알고리즘을 실행하여 환경을 해석합니다. 예를 들어, anADAS 카메라보행자를 감지 할 수 있습니다. 그런 다음이 시각적 데이터는 레이더 데이터 (거리 및 속도) 및 GPS 정보와 결합합니다. 시스템은 이러한 입력을 융합하여 주변에 대한 포괄적 인 이해를 구축합니다. 이를 바탕으로 경고를 유발하거나 브레이크를 적용하거나 차량을 조종하여 안전 및 운전자 편의를 향상시킬 수 있습니다.
ADAS 시스템의 카메라 지원 기능
카메라는 현대 ADA 내의 많은 생명 구복 및 편의 기능의 중심입니다. 이것들ADAS 응용 프로그램예는 그들의 다양성을 강조합니다.

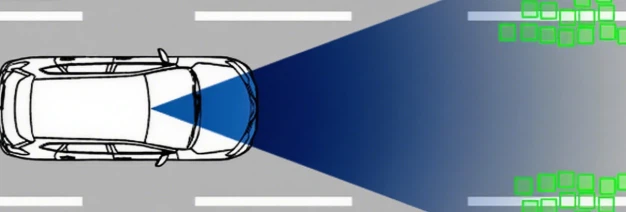

차선 유지 및 출발 경고
anADAS 카메라도로에서 차선 표시를 지속적으로 모니터링합니다. 차량이 회전 신호없이 차선에서 표류하는 경우 시스템은 운전자에게 경고하거나 (레인 이탈 경고, LDW), 자동차를 부드럽게 조종 할 수 있습니다 (Lane Guich Assist, LKA). 이것은 다양한 조명이나 악천후에서도 페인트 라인을 정확하게 감지하고 추적하는 카메라의 능력에 크게 의존합니다.
자동 비상 제동 (AEB) 및 포워드 충돌 경고 (FCW)
카메라는 차량, 보행자 및 기타 장애물을 차 앞에서 감지합니다. 잠재적 충돌이 감지되면 시스템은 경고 (FCW)를 발행합니다. 운전자가 반응하지 않으면 시스템은 충격의 심각성을 방지하거나 줄이기 위해 브레이크 (AEB)를 자동으로 적용 할 수 있습니다. 이 기능은 다음에 의존합니다자동차 카메라고속으로 정확한 거리 및 객체 분류 데이터를 제공, 중요한ADAS 응용 프로그램. NHTSA (National Highway Traffic Safety Administration)에 따르면 AEB 시스템은 리어 엔드 충돌을 27%줄입니다.
교통 표지판 인식 (TSR)
카메라는 속도 제한, 정지 표지판 및 패스 구역 경고와 같은 교통 표지판을 읽고 해석하는 데 독특하게 적합합니다. 그만큼ADAS 카메라표시를 캡처하고 Onboard Software는 기호를 인식하여 드라이버에 통신하여 종종 대시 보드에 표시합니다. 이를 통해 운전자는 정보를 유지하고 교통법을 준수하는 데 도움이됩니다. 특히 지역에 익숙하지 않은 운전자에게 유용합니다.
적응 형 크루즈 컨트롤 (ACC)
카메라는 종종 레이더와 결합되지만 카메라는 차량을 미리 식별하고 움직임을 추적하여 적응 형 크루즈 컨트롤을 지원할 수 있습니다. 이를 통해 시스템은 안전한 거리를 유지하기 위해 차량 속도를 자동으로 조정할 수 있습니다. 카메라는 대상 식별 및 추적을 개선하여 더 부드럽고 신뢰할 수있는 적응 형 순항을 보장합니다.
Adas에 서라운드 뷰 카메라 시스템이 필요한 이유
하나의 전진 카메라는 양호하지만 포괄적입니다ADAS 응용 프로그램전체 360도보기가 필요합니다. 이것이 이유입니다ADA에는 서라운드 뷰 카메라 시스템이 필요합니다.
서라운드 뷰 시스템은 일반적으로 4 개 이상의 광각을 사용합니다자동차 카메라모듈은 전략적으로 차량 주위에 배치되었습니다 (전면, 후면 및 측면). 이 카메라는 실시간 장면을 캡처합니다. 그런 다음 소프트웨어는 이러한 개별 카메라를 함께 스티치하여 차량의 즉각적인 주변 환경에 대한 매끄럽고 조감도를 만듭니다. 이 가상 오버 헤드 관점은 인포테인먼트 화면에 표시됩니다.
이 포괄적 인 전망은 사각 지대를 제거하여 주차 조작을 더 안전하고 쉽게 만듭니다. 또한 저속 충돌 회피를 향상시키고 좁은 공간을 탐색하는 데 도움이됩니다. 모든 각도-층, 기둥 또는 기타 차량의 장애물을 볼 수있는 능력은 바쁜 환경에서 운전자 인식 및 사고 예방에 귀중합니다. 고속도로 안전 보험 연구소 (IIHS)의 2023 년 연구에 따르면 서라운드 뷰 카메라가있는 차량은 후원 사건에 대해 17% 낮은 충돌률을 보였습니다. 이 멀티 카메라 설정은 고급 자율 주행 기능에도 기본이되므로 중요한 중복 데이터와 전체 환경지도를 제공합니다. 이 전체적인 견해는 고급 주차 보조 시스템에 중요합니다.
자동차 카메라 모듈을 선택하는 방법: ADAS 기능을 향상시키기위한 주요 카메라 기능
권리를 선택합니다ADAS 카메라시스템 성능에 중추적입니다. 여기에 있습니다Adas 카메라에서 고려해야 할 기능선택할 때자동차 카메라 모듈.
1. 고해상도 및 저조도 성능
고해상도 (예 : 2mp ~ 8mp+)는 작은 차선 표시 나 먼 물체와 같은 미세한 세부 사항을 명확하게 캡처합니다. 우수한 저조도 성능도 협상 할 수 없습니다. anADAS 카메라밤, 터널 또는 악천후에서 안정적으로 기능해야합니다. 센서소니 스타비스 저조도 성능거의 어두운 곳에서도 명확한 이미지를 제공하기 때문에 종종 선호됩니다. 모든 조건에서 신뢰할 수있는 인식에 중요합니다. 이것은 시스템이 예기치 않은 위험에 얼마나 효과적으로 반응 할 수 있는지 직접적인 영향을 미치며야간 시력을위한 최고의 이미지 센서자동차 용도로.
2. 넓은 다이나믹 레인지 (WDR)
도로 환경에는 직사광선, 깊은 그림자 및 밤에는 밝은 헤드 라이트 등 극심한 대비가 있습니다. 우수한 WDR이있는 카메라는 동시에 같은 장면의 매우 밝고 매우 어두운 영역에서 세부 사항을 캡처 할 수 있습니다. 이로 인해 과다 노출 또는 노출증으로 인해 중요한 정보가 손실되는 것을 방지하여 조명 문제에 관계없이 시스템이 명확하게 볼 수 있습니다. 이것은 중요합니다Adas 카메라에서 고려해야 할 기능.
3. 높은 프레임 속도 및 글로벌 셔터
빠르게 움직이는 물체를 정확하게 추적하려면 높은 프레임 속도 (예 : 30-60 fps 이상)가 필수적입니다. 그들은 모션 블러를 최소화하여 정확한 탐지 및 측정을 보장합니다. 글로벌 셔터 센서는 롤링 셔터보다 선호됩니다. 글로벌 셔터는 전체 이미지를 한 번에 캡처하여 롤링 셔터가 움직이는 물체를 스캔 할 때 발생할 수있는 왜곡을 방지합니다. 이것은 다른 차량이나 보행자와 같은 객체에 대한 정확한 위치 데이터를 보장하며, 실시간 의사 결정에 중요합니다.ADAS 카메라.
4. 견고성 및 자동차 등급 인증
자동차 카메라가혹한 조건을 견딜 수 있어야합니다 : 극한 온도 (-40도에서 +85 학위), 진동, 충격, 습도 및 EMI/EMC 간섭. 그들은 엄격한 자동차 산업 표준 (예 : 구성 요소의 경우 AEC-Q100, 기능 안전을위한 ISO 26262)을 충족해야합니다. 먼지 및 물 유입에 대한 IP 등급은 외부 카메라에도 중요합니다. 이는 까다로운 차량 환경에서 장기적인 신뢰성과 안전을 보장합니다. 이 견고성은 협상 불가능합니다Adas 카메라에서 고려해야 할 기능.
5. 고급 ISP 및 에지 AI 기능
내부의 고급 이미지 신호 프로세서 (ISP)ADAS 카메라머신 비전 알고리즘의 모듈 미세 조명 이미지 품질 (노이즈 감소, 색상 보정, 선명도). 또한, 에지 AI 기능을 통합합니다. 여기서 일부 처리는 카메라 캔에서 직접 발생하면 대기 시간과 대역폭이 크게 줄어 듭니다. 이를 통해 소스에서 실시간 객체 감지, 분류 및 추적이 가능하고 주요 ADAS ECU 로의 데이터 흐름을 간소화하고 시스템 응답 성을 향상시킬 수 있습니다. 이 강력한 처리는 실시간 객체 인식의 핵심입니다.
요약 : 자동차 안전에서 카메라의 필수적인 역할
그만큼Adas 카메라지능형 차량의 기본 감지 구성 요소입니다. 임베디드 비전 엔지니어에게는 중추적 인 역할과 주요 기능을 이해하는 것이 필수적입니다. 중요합니다ADAS 응용 프로그램차선 유지 및 비상 제동과 같은 기능은서라운드 뷰 카메라 시스템, 이것들은 전문화되었습니다자동차 카메라모듈은 Adas를 효과적으로 만드는 "눈"입니다. 신중하게 고려함으로써Adas 카메라에서 고려해야 할 기능그리고 권리를 선택합니다자동차 카메라 모듈, 우리는 생명을 보호하고 운전 경험을 향상시키는 더 안전하고 똑똑한 차량을 만들 수 있습니다. 비전 시스템에 대한이 포괄적 인 접근 방식은 자동차 안전의 미래입니다.
MuchVision의 자동차 카메라 솔루션으로 혁신을 주도하십시오
차세대 ADA 또는 자율 주행 시스템을 개발하고 있습니까? 우리의 고급 범위자동차 카메라모듈최신 센서 기술과 강력한 설계로 설계된 프로젝트가 요구하는 명확성과 신뢰성을 제공합니다. 전진에서Adas 카메라완료합니다서라운드 뷰 카메라 시스템솔루션, 우리는 필요한 비전 구성 요소를 제공합니다.우리의 임베디드 비전 전문가에게 문의하십시오오늘. 논의합시다자동차 카메라 모듈을 선택하는 방법이는 비교할 수없는 인식으로 차량에 힘을 실어줍니다.
